宇宙通信に革命をもたらす「折り紙」の魔法：OrigamiSat-2の挑戦
現代の宇宙開発において、人工衛星の小型化は最も重要なトレンドの一つとなっています。
しかし、衛星本体をどれほど小さくできても、決して小さくすることができない物理的な制約が存在します。
それが、地上との通信や地球観測の要となるアンテナのサイズです。
電波の送受信能力はアンテナの面積に比例するため、高性能な通信や高解像度の観測を行うためには、どうしても巨大なアンテナが必要になります。
この「小さな衛星に大きなアンテナをどうやって積むか」という宇宙工学における長年のジレンマを、日本古来の伝統芸術である「折り紙」の技術を用いて解決しようとする野心的なプロジェクトが存在します。
それが、東京工業大学（現在の東京科学大学）の研究チームが開発を進めている折り紙リフレクトアレーアンテナ実証衛星「OrigamiSat-2」です。
OrigamiSat-2は、10センチメートル角、長さ約34センチメートルという、いわゆる3Uサイズの極めて小さなキューブサットです。
質量もわずか4キログラム程度しかありません。

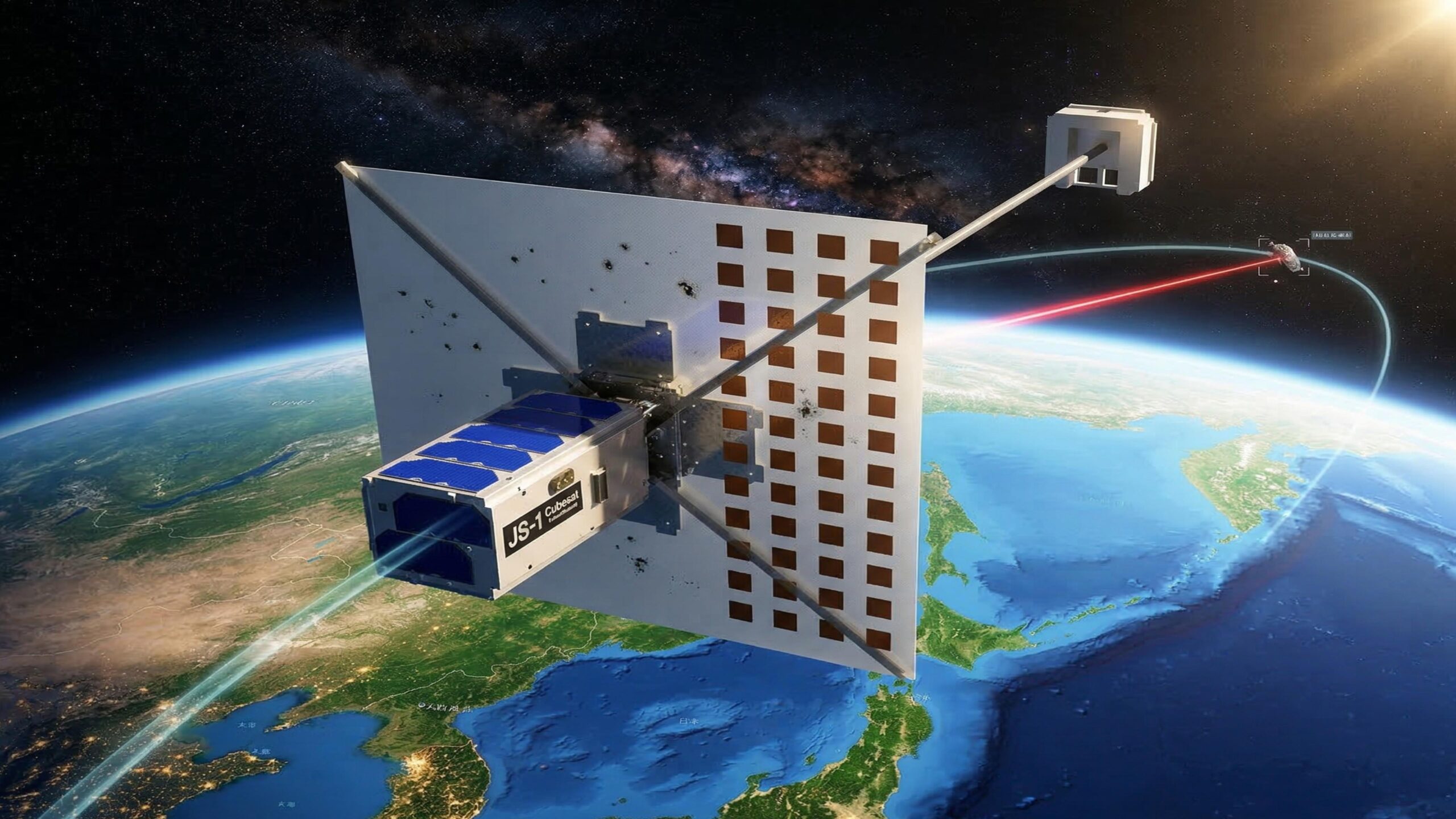

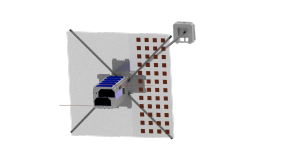

しかし、この小さな筐体の中には、宇宙空間で大きく広がる革新的な膜面展開アンテナが折り畳まれて収納されています。
JAXAが主導する「革新的衛星技術実証プログラム」の第4号機の実証テーマの一つとして選定されたこの衛星は、2019年に打ち上げられた先代の「OrigamiSat-1」で培われた多機能展開膜の技術をさらに進化させたものです。
軌道上に到達したのち、衛星は内部に極限まで圧縮して収納されていたアンテナを展開し、超小型衛星としては規格外のサイズとなる高利得アンテナを構築します。
この技術が確立されれば、これまで大型衛星の専売特許であった大容量の高速データ通信や高度なレーダー観測が、低コストな超小型衛星でも実現可能になるのです。
宇宙空間という無重力かつ極端な温度変化に晒される環境下で、極薄の膜を確実かつ正確に展開することは至難の業です。
少しの絡まりや引っ掛かりがミッションの致命傷となるため、地上での幾度にもわたる展開試験や熱真空試験が不可欠となります。
OrigamiSat-2の開発チームは、学生を主体としながらもプロフェッショナルなエンジニアリングアプローチを実践し、この困難な課題に立ち向かっています。
宇宙という最先端のフロンティアと、紙を折るという極めて日常的で伝統的な行為が交差する点に、このミッションの最大の魅力と工学的な美しさが宿っていると言えるでしょう。
リフレクトアレーアンテナと「飛び出す絵本」機構
OrigamiSat-2が実証しようとしている核心技術は「リフレクトアレーアンテナ」と呼ばれるものです。
私たちが日常的に目にするパラボラアンテナは、お椀のような曲面を使って電波を一点に集めたり、逆に一点から発射された電波を平行に反射させたりします。
しかし、この立体的な曲面構造は宇宙に持っていくために折り畳むことが非常に困難であり、かさばるという致命的な欠点を持っています。
そこで考案されたのが、平面でありながらパラボラアンテナと同じように電波を特定の方向に集束させることができるリフレクトアレーアンテナです。
このアンテナの表面には、電波の位相（波のタイミング）を少しずつ遅らせるための微細な反射素子が緻密に計算されたパターンで配置されています。
平面に入射した電波は、各素子で反射する際に意図的な遅延を受けることで、結果として空間の特定の方向に向けて強い電波のビームを形成するのです。
この画期的なリフレクトアレーアンテナですが、高い性能を発揮するためには、反射素子を配置する層と、その裏側にあるグランド（接地面）との間に適切な厚みを持つ「誘電体層」と呼ばれる隙間を確保する必要があります。
しかし、厚みのある構造物を採用してしまうと、今度はコンパクトに折り畳むことができなくなってしまいます。
この相反する要求を同時に満たすため、OrigamiSat-2の開発チームは驚くべきアイデアを採用しました。
それが「飛び出す絵本方式」と呼ばれる、2層の膜を用いた展開機構です。
衛星内部に収納されている状態では、2枚の膜は完全に密着した状態で薄く折り畳まれています。
そして宇宙空間で展開される際、張力を利用した特殊な構造によって、この2枚の膜が自動的に約5ミリメートルの間隔を保って分離する仕組みになっています。
まるで絵本を開くと立体的なお城が飛び出してくるように、宇宙空間で初めてアンテナとしての立体的な機能構造が立ち上がるのです。
この機構により、収納時の極限の薄さと、展開後のアンテナとしての電気的性能を両立させることに成功しています。
究極の軽量化と高収納率を実現する膜面展開技術
さらに特筆すべきは、OrigamiSat-2が採用している膜そのものの構造と折り畳みの哲学です。
従来の宇宙用展開アンテナでは、展開後にいかに平らな面（高い平面度）を維持するかが最も重要視されてきました。
わずかな歪みでもアンテナの性能が低下してしまうと考えられていたからです。
そのため、膜をピンと張るための頑丈で重い骨組み（トラス構造など）が不可欠であり、これが衛星全体の重量を増加させる大きな要因となっていました。
しかしOrigamiSat-2は、この常識を根本から覆すアプローチをとっています。
「あえて高い平面度を要求しない」という逆転の発想により、アンテナを支える剛性の高い構造物を大胆に削減し、積極的な軽量化と高収納率化を図っているのです。
多少の膜のたるみやシワが生じることを前提としつつ、事前のシミュレーションや反射素子の配置工夫によって電波性能の劣化を許容範囲内に抑え込むという、極めて高度なシステム設計が行われています。
また、膜を折り畳むプロセスにも独自の工夫が凝らされています。
アンテナとしての機能を持つ反射素子そのものを物理的に折ってしまうと、金属疲労や断線によって性能が著しく低下してしまいます。
そこで、素子が配置されていない隙間の部分（折り線）だけを正確に谷折り・山折りにしていく必要があります。
OrigamiSat-2では、膜の基材として伸縮性のある平織布を採用しています。
この素材の特性を活かすことで、折り畳んだ際に生じる厚みの逃げ場を作り出し、折り線に過度なストレスをかけることなく、極めて低容量のパッケージに収めることを可能にしました。
これはまさに、折り紙のミウラ折りなどに見られる幾何学的な美しさと、最先端の材料工学が見事に融合した成果です。
剛性を捨てて柔軟性を取るというこの柔の思想は、限られたリソースの中で最大の成果を上げなければならない超小型衛星の設計において、ひとつの最適解を提示していると言えるでしょう。
軌道上実証が切り拓く超小型衛星の新たな未来
OrigamiSat-2のミッションは、単に「宇宙で折り紙を開く」という技術的なデモンストレーションに留まりません。
この軽量で高収納率なリフレクトアレーアンテナの軌道上実証が成功すれば、世界の宇宙ビジネスや科学探査のあり方を劇的に変えるインパクトを持っています。
例えば、現在主流となっている地球低軌道上の通信衛星コンステレーションにおいて、個々の衛星をより小型化・軽量化できれば、一度のロケット打ち上げでより多くの衛星を軌道に投入することが可能になります。
これは直接的に宇宙インフラの構築コスト削減につながり、世界中のあらゆる場所に高速インターネットを提供するサービスの低価格化を促進するでしょう。
また、アマチュア無線の周波数帯である5.8GHz帯を用いた通信実験も計画されており、世界中のアマチュア無線家と連携した電波受信テストは、通信技術の普及とコミュニティの発展にも大きく貢献します。
さらに視野を広げれば、深宇宙探査の分野でもこの技術は極めて重要です。
月や火星、さらにはその先の小惑星や外惑星系へと向かう探査機は、地球から遠ざかるほど通信速度が劇的に低下します。
これを補うためには探査機側に巨大なアンテナが必要ですが、打ち上げロケットの積載能力には厳しい制限があります。
OrigamiSat-2が実証する展開膜技術を応用すれば、小型の探査機であっても、目的の軌道に到達した後に巨大なアンテナを広げ、高画質の画像や膨大な観測データを地球へと高速で送信することが可能になるかもしれません。
JAXAの革新的衛星技術実証4号機は、ロケットの変更等に伴いロケットラボ社の「Electron」ロケットでの打ち上げへと計画がシフトしており、2026年以降のフライトに向けて準備が進められています。
ニュージーランドの射場から宇宙へと旅立つこの小さな衛星は、文字通り宇宙開発の新たなページを「開く」役割を担っています。
日本発の折り紙技術が、無限の宇宙空間でどのような大輪の花を咲かせるのか、世界中の技術者がその展開の瞬間を固唾をのんで待ち受けています。
まとめ
小さな衛星の中に、折り紙みたいな発想で大きなアンテナをしまっておくという時点で、かなり面白い話でした。
ただ小さくするだけじゃなく、通信性能まで伸ばそうとしているところに技術のすごさを感じます。
宇宙でちゃんと開く瞬間を想像すると、それだけでちょっとワクワクしますね。
